橡膠膨脹節的設備結構特點及分類



橡膠膨脹節也叫膠管軟接頭、彈性橡膠膨脹節、橡膠膨脹節、彈性橡膠膨脹節、高壓橡膠膨脹節、橡膠減震器、補償器等。 按連接方式分松式三種：法蘭式、固定法蘭式和螺紋式；按結構可分為單球體、雙球體、變徑體、曲球體和風壓線圈五種。管狀橡膠件是由內外層橡膠、簾線層和鋼絲圈硫化成型，然后與金屬法蘭或平行接頭松套組合而成。本產品可降低振動和噪音，并能補償因溫度變化引起的熱脹冷縮，廣泛應用于各種管道系統。



設備結構：



橡膠膨脹節也可稱為：柔性橡膠膨脹節、橡膠膨脹節、軟接頭、柔性橡膠膨脹節、橡膠膨脹節、減震器、減震器等。它是一種高彈性、高氣密性、耐中等和耐候性管道連接。

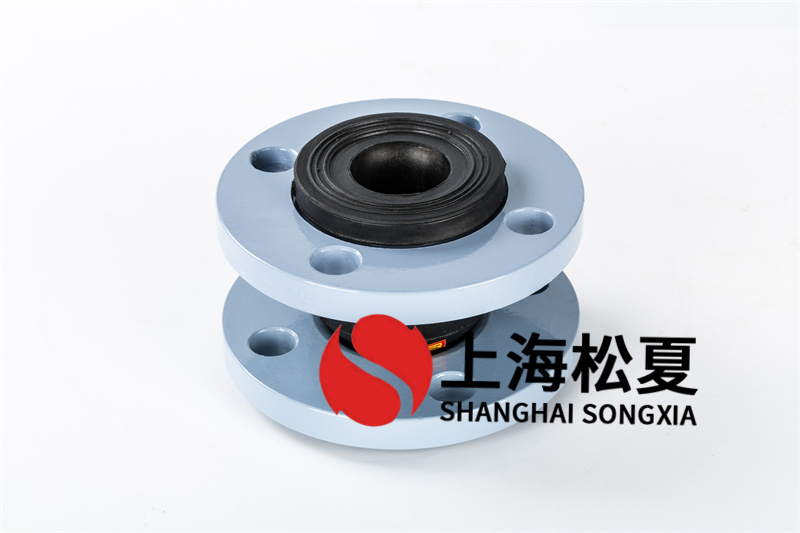

橡膠膨脹節一般由內膠層、織物增強層（增強層有多層刮開的尼龍簾布）、中膠層、外膠層、端部增強金屬環或鋼絲圈，經過高溫高壓后組成由金屬法蘭或平行接頭的松套組成的復合橡膠管。本產品利用橡膠的高彈性、高氣體性能、耐介質性、耐候性和耐輻射性等優點，可減少管道振動和噪音，并能補償因溫度變化引起的熱脹冷縮。所用橡膠材料根據介質不同而不同，如天然橡膠、丁苯橡膠、丁基橡膠、三元乙丙橡膠、氯丁橡膠、硅橡膠、氟橡膠等。



基本分類：



1.按性能分為通用型、專用型和耐熱型三類。通用類：適用于輸送-15℃~80℃的水、濃度在10%以下的酸溶液或堿溶液。特殊類：適用于特殊性能要求，如耐油、耐堵塞、耐臭氧、耐磨或耐化學腐蝕。耐熱類：適用于輸送溫度高于80°C的水



2.按結構分為單球體、雙球體、三球體、彎頭球體、風壓線圈體等，每種形式又可分為同心等徑、同心異徑、和偏心不同的直徑。



性能特點：



1、體積小、重量輕、靈活性好、安裝維護方便。



2、 安裝后可吸收管道振動引起的水平、軸向和角位移；不受管道同心度和法蘭不平行的限制。



3、 安裝后可降低管道、泵等振動產生的噪音，吸振能力強。



4、內部無縫高壓橡膠膨脹節，可有效防止高溫、酸堿、耐油管道中腐蝕性介質對橡膠膨脹節內壁的腐蝕，提高使用壽命。



安裝注意事項：



1、橡膠膨脹節安裝時嚴禁超過位移極限。



2、當橡膠膨脹節安裝在平坦地面、懸空或垂直安裝時，橡膠膨脹節的實際工作軸向位移壓力小于管道的支撐力，否則為抗拉應加裝脫扣裝置，防止工作時受壓拉脫。



3、 管道必須有固定支架或固定支架，固定支架的受力必須大于軸向力。立式安裝和架空安裝時，產品兩端必須安裝相應的固定支架和承力支架，防止產品受壓后拉出。



4、 安裝螺栓要對稱、逐漸擰緊，防止局部泄漏。







5、安裝時遠離熱源，嚴禁使用不符合本產品要求的介質。



連接方式：



一般有螺紋連接、法蘭連接、卡箍連接等。



預防措施：



1、 管道安裝柔性橡膠膨脹節時，必須處于自然狀態，不得人為使產品變形。當管道介質為耐酸堿、油、高溫等特殊材料時，應選用比管道工作壓力高一檔的接頭。



2、 連接橡膠膨脹節的法蘭應該是閥門法蘭。



3、柔性橡膠膨脹節的正常適用介質是0-60°C的普通水。應選用油、酸、堿、高溫等腐蝕性和質地堅硬條件的特殊介質。不能盲目或普遍使用特耐橡膠膨脹節。



4、 水泵進出水口采用柔性橡膠膨脹節時，應位于水彈簧的側面，水彈簧與大水泵之間應安裝金屬異徑接頭。縮徑的直徑出口。



5、 當管道位移大于等于接頭最大補償量時，應增加接頭數量，使位移平行。嚴禁通過調整管道的超差使接頭處于極限撓度位移和偏差狀態。不能超過極限（延伸、位移、撓度等）。



6、 高層給水或懸空給水，管道應固定在吊架、支架或錨架上，接頭不應承受管道本身的重量和軸向力，否則接頭應裝有防拉脫裝置（其承載能力必須大于管道的軸向力）。



7、 安裝橡膠膨脹節時，螺栓的螺釘應伸到接頭外側，按斜壓法反復均勻擰緊各法蘭端面的螺栓，防止壓力偏差。螺紋接頭應使用標準扳手均勻擰緊。不要用加力器強行使接頭打滑、打滑或斷裂，并定期檢查橡膠膨脹節，以免松動造成脫開或滲水。



8、 橡膠膨脹節首次受壓后（如安裝試壓等）或長期停用和重新啟用前，螺栓應重新加壓并擰緊后，方可投入使用。手術。



9、使用或存放橡膠膨脹節，避免高溫、臭氧油和酸堿環境。室外使用或晴天多風的管道應設置遮陽棚，嚴禁猛烈、雨淋、風濁。嚴禁在接縫表面涂刷和防風保溫材料。由于橡膠制品老化問題，應及時檢查更換。



10、 彈性橡膠膨脹節安裝時不得超過位移極限。



11、 安裝螺栓要對稱，逐漸擰緊，防止局部泄漏。



12、當橡膠膨脹節安裝在平坦地面、懸空或垂直安裝時，橡膠膨脹節的實際工作軸向位移壓力應小于管道的支撐力，否則會產生反作用。應安裝拉脫裝置，防止在工作壓力下被拉脫。



13、 橡膠膨脹節應遠離熱源、臭氧區，嚴禁強輻射光。暴露在陽光下和使用不符合本產品要求的介質。



14、 在運輸、裝卸、安裝橡膠膨脹節時，嚴禁用鋒利的器具劃傷密封面。
